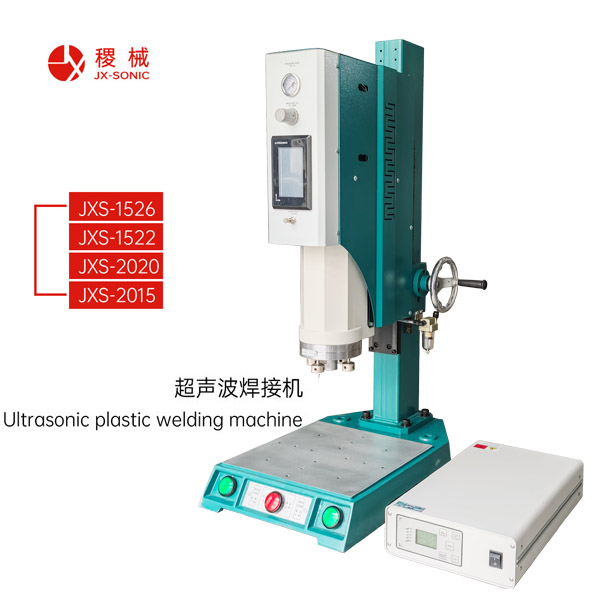

超声波熔接机的振幅参数调整直接影响能量传递效率，需结合设备结构（换能器、变幅杆、模具）和材料特性分步操作，核心是“匹配能量需求+确保设备稳定”。以下是具体步骤：
一、调整前的核心认知（关键前提）
1. 振幅的本质：振幅是超声波振动的位移幅度（单位μm），由“换能器固有频率+变幅杆放大倍数+模具增益”共同决定，设备面板的“振幅调节”通常是通过电路微调能量输出，而非直接改变机械结构的振幅。
2. 安全红线：振幅不可超过设备额定最大值（一般设备为100-150μm），否则会导致换能器、变幅杆过热损坏，甚至模具开裂。
二、具体调整步骤（5步精准操作）
步骤1：根据材料确定振幅需求范围
- 核心逻辑：材料硬度越高，所需振幅越大（硬材料需更强振动才能熔化），先从推荐范围的中间值起步。
- 软质材料（PE、PP、橡胶）：30-50μm
- 中硬材料（ABS、PS、PVC）：50-70μm
- 硬质/高熔点材料（尼龙PA、亚克力PMMA、金属端子）：70-90μm
- 操作：记录目标材料对应的初始振幅范围，例如焊接尼龙件，初始目标设定为70μm。
步骤2：检查机械结构的振幅匹配性
振幅的基础是机械结构组合，需先确认硬件是否适配：
1. 变幅杆选型：变幅杆的“放大倍数”直接影响振幅（如1:1.5、1:2.0），倍数越高，振幅越大。若材料需要高振幅（如80μm），需确保变幅杆放大倍数≥1.5（低倍数杆无法达到高振幅）。
2. 模具安装：模具需与变幅杆刚性连接（螺丝拧紧，无松动），且模具工作面平整（若变形会导致振幅分布不均）。
3. 设备空载测试：开机后不放置工件，启动超声波，听设备声音（正常为平稳高频声，无杂音/异响），若有异常噪音，说明机械结构不匹配，需先检修（如重新安装模具、更换变幅杆），禁止在异响状态下调整振幅。
步骤3：通过设备面板设定初始振幅
- 操作：
1. 若设备有“振幅数值显示”（部分高端机型），直接输入步骤1确定的中间值（如70μm）；
2. 若设备无数值显示（仅档位调节，如1-5档），按“档位→振幅对应表”（设备手册提供）换算，例如3档对应50-70μm，先设为3档。
- 注意：初始设定后，保持压力、时间为低参数（避免能量过高），仅测试振幅的基础效果。
步骤4：试焊验证并微调振幅
每次调整幅度控制在5-10μm（或1个档位），试焊后重点观察3个指标：
1. 熔合效果：
- 若熔合不足（焊接面发白、未完全熔化）：振幅偏小，增加5-10μm（如从70→75μm）；
- 若熔合过度（材料烧焦、发黑、模具粘料）：振幅偏大，降低5-10μm（如从70→65μm）。
2. 工件变形：软质材料若出现脆化、开裂，说明振幅过高（振动能量破坏分子结构），需降低振幅并配合延长焊接时间。
3. 设备负载：观察功率表，若振幅调高后功率超过额定值的80%，需停止调高（可能导致换能器过热），此时应通过更换高放大倍数的变幅杆来提升振幅，而非强行调大设备输出。
步骤5：批量验证与锁定振幅
- 连续试焊5-10件，检查：
1. 所有工件的熔合强度是否一致（如拉伸测试断裂位置在母材而非焊接面）；
2. 设备运行是否稳定（无过热、无异常振动）。
- 若达标，记录最终振幅值（包括机械结构组合：如“换能器+1:2变幅杆+模具，振幅75μm”），后续生产保持该组合不变。
三、特殊情况处理
1. 振幅无法达到需求：
- 原因：变幅杆放大倍数不足、模具重量过大（吸收振动能量）。
- 解决：更换高倍数变幅杆（如1:2.5）、减轻模具重量（镂空非工作面）。
2. 振幅分布不均（局部熔合差异）：
- 原因：模具工作面不平行、变幅杆与模具同心度偏差。
- 解决：重新研磨模具工作面、校准变幅杆与模具的安装同心度。
四、总结
振幅调整的核心是“机械结构打底+设备微调优化”，不可盲目依赖面板调节，需先确保换能器、变幅杆、模具的组合能覆盖目标振幅范围，再通过试焊验证能量与材料的匹配度。需要某类材料（如金属焊接）的振幅调整细节，可以告诉我，我会进一步补充。
