超声波熔接强度不足可能由设备参数、材料特性、工艺设计等多方面因素导致，可从以下维度系统排查并优化：

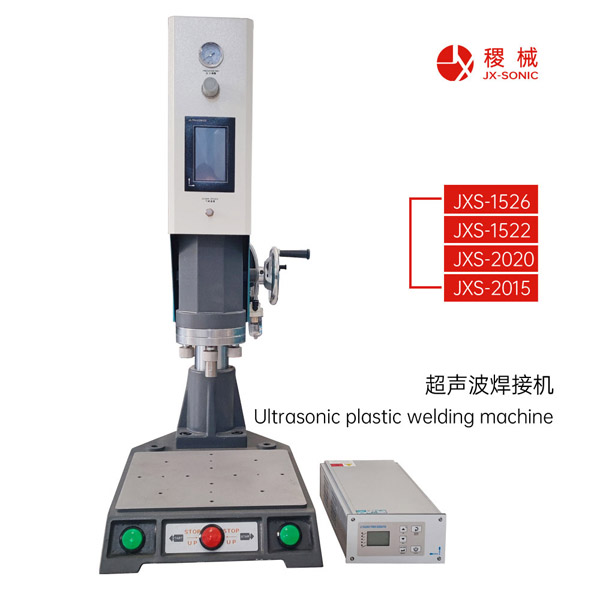

一、设备参数调试
1. 功率与振幅调整
- 功率不足：超声波能量与功率正相关，若功率过低，材料界面产热不足，熔接面未充分熔融。可逐步提高功率（每次增加5%-10%），观察熔接面是否出现均匀熔融痕迹。
- 振幅匹配：不同材料对振幅需求不同（如塑料通常需30-80μm振幅）。若振幅过小，需检查换能器、变幅杆是否磨损，或通过更换变幅杆（如增大变幅比）提升振幅。
2. 焊接时间与压力控制
- 时间过短：熔接时间不足会导致界面未充分融合。可延长焊接时间（如每次增加0.1-0.2秒），但需避免时间过长导致材料过热降解（表现为熔接面发黄、脆化）。
- 压力不当：压力过低会使材料接触不紧密，能量无法有效传递；压力过高则可能挤压熔融材料，导致界面变薄。建议通过压力测试（如5-15kgf区间调整）找到最佳值，以熔接面无明显变形且结合紧密为准。
3. 频率校准
- 超声波设备频率需与换能器、焊头谐振频率一致（误差通常≤0.5kHz）。若频率偏移，会导致能量损耗增加。可使用频率计数器检测，通过设备控制面板重新校准。
二、材料与工件设计优化
1. 材料兼容性
- 材质差异：不同材料熔点、熔融粘度不同（如PP与PE相容性较好，PP与PC则较差），若材质组合不当，易导致界面结合力弱。可更换同材质或相容性好的材料，或在界面添加过渡层（如热熔胶薄膜）。
- 材料含水率：吸湿性材料（如尼龙、PET）受潮后，焊接时会产生气泡，削弱强度。需提前干燥处理（如60-80℃烘干4-8小时）。
2. 工件结构设计
- 焊接面设计：
- 平面焊接易因贴合不紧密导致能量分布不均，建议设计为「凸台+凹槽」结构（如Ω型、V型接口），增加接触面积与定位精度。
- 焊接面需平整，毛刺、油污会阻碍能量传递，加工前需清洁表面（如酒精擦拭、等离子处理）。
- 壁厚与刚性：工件过薄（＜1mm）或刚性不足时，焊接时易变形，导致压力分布不均。可增加焊接区域壁厚，或在非焊接面添加支撑结构。
三、工艺与环境控制
1. 焊头与工件定位
- 焊头磨损：焊头端面若出现划痕、变形，会导致能量集中不均。需定期打磨焊头（使用800目以上砂纸），严重时更换新焊头。
- 工件定位精度：夹具需确保工件焊接面平行度≤0.1mm，否则压力不均匀会导致局部熔接不足。可通过激光定位或工装治具提升定位精度。
2. 环境温度与湿度
- 低温环境会增加材料硬度，导致能量损耗增加。建议车间温度控制在15-30℃，湿度＜60%。若环境温度过低，可对工件预热（如红外灯照射）。
3. 多次焊接优化
- 单次焊接强度不足时，可尝试「分步焊接」：先以低功率预熔接（0.3-0.5秒），再用标准参数焊接，促进界面分子扩散。但需注意多次焊接可能导致材料降解。
四、案例分析与验证
- 场景：某PP塑料盒盖熔接后易开裂。
- 排查：功率2000W、时间0.8秒、压力8kgf，焊接面为平面。
- 优化：将焊接面改为凸台结构，功率提升至2200W，时间延长至1.0秒，压力调整为10kgf。
- 结果：熔接面熔融均匀，拉伸强度提升30%，开裂问题解决。
五、总结排查流程
1. 初步检查：观察熔接面状态（是否有熔融痕迹、气泡、变形）。
2. 参数调试：按「功率→时间→压力」顺序逐步调整，每次调整后测试强度。
3. 材料与结构：确认材质兼容性，优化焊接面设计。
4. 设备维护：检查焊头、换能器、夹具是否正常。
若以上措施仍无法解决，可联系设备厂商进行超声波系统整体检测（如能量输出稳定性、频率谐振状态），或通过金相显微镜观察熔接界面微观结构，进一步分析失效原因。
