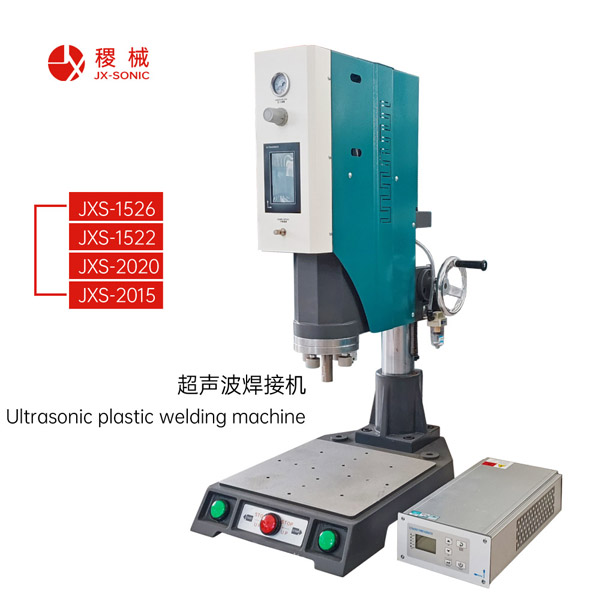

超声波塑料焊接机的焊接原理

 超声波塑料焊接机焊接原理

 一、整套能量转换流程（完整逻辑）

整机分为电→超声振动→机械摩擦热→塑料熔融融合四步：

1. 电能转换

工业交流电经发生器（电箱）变频，转换成20kHz/15kHz/30kHz高频高压交流电。

2. 电能变机械振动

换能器内部压电陶瓷片逆压电效应：高频电信号快速伸缩，把电能转化为每秒上万次的高频微小机械振动。

3. 放大振幅传导

变幅杆（增幅器）放大换能器输出的微小振动幅度，再传递到钛合金焊头（模具）。

4. 摩擦生热熔接塑料

焊头压紧上下塑料件，高频振动传递到两个塑件接触面，接触面产生高速往复摩擦：

- 分子摩擦产生局部瞬时高温（只在接合面，整体工件不烫）；

- 温度达到塑料熔点后，接触面塑料快速熔融；

- 振动停止后保持压力保压冷却，熔融塑料分子相互渗透、重新结合，冷却后形成一体焊缝。

 二、核心发热关键点

热量不是焊头发热，而是塑料接触面分子摩擦内生热，仅集中在焊缝0.1~0.3mm薄层，工件本体温升很低，不易变形。

 三、简单通俗版总结

机器产生上万次每秒的高频震动，压住两块塑料贴合面互相高速摩擦，瞬间磨熔接触面塑料，压合冷却后两块塑料熔成一个整体。

 四、补充配套工艺原理（延伸）

1. 超声铆焊：振动让塑料柱熔化压平，固定金属片/塑料片；

2. 埋植螺母：振动热熔塑料，将金属螺母压入塑胶壳体；

3. 切水口：高频振动瞬间熔断塑胶流道；

全部依靠摩擦局部热熔同一底层原理。

 五、适用前提（原理衍生限制）

只有热塑性塑料可反复熔融冷却；热固塑料受热只会分解、无法熔合，因此不能超声焊接。
