超声波塑料焊接的原理是什么

 超声波塑料焊接原理

 一、核心原理简述

利用高频机械振动能，通过焊头传递到塑料结合面，摩擦生热使接触面塑胶瞬间熔融，在压力下融合冷却成为一体，整体工件常温、仅焊缝局部熔化。

 二、四步工作过程

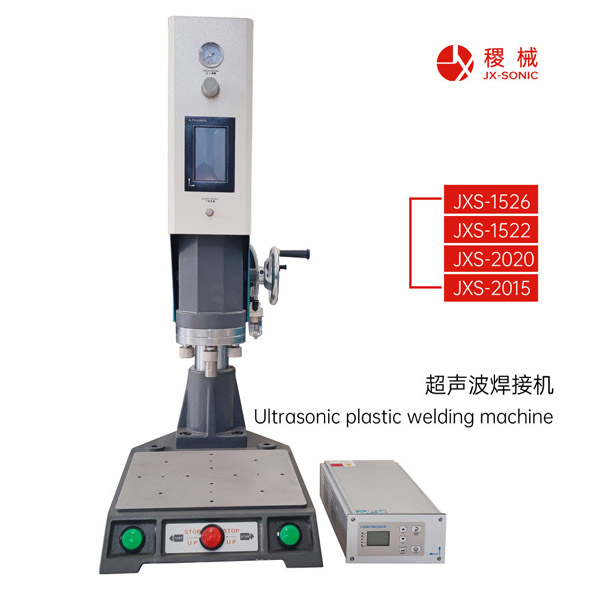

1. 电能转高频电能

焊机发生器把工频220V交流电，转换成15kHz/20kHz/30kHz高频高压交流电。

2. 电能变机械振动

换能器（压电陶瓷）逆压电效应：高频电→同频率高频微小机械振动。

3. 振幅放大传导

变幅杆放大振动幅度，再传给定制钛合金焊头，把振动压在两个塑料贴合面。

4. 摩擦发热熔接

- 上下塑件接触面高频高速摩擦→分子摩擦生热（温升150～300℃）；

- 塑料表层熔融，在气缸压力作用下分子相互渗透；

- 停止振动，保压冷却几秒，熔层固化完成焊接。

 三、关键要点

1. 发热只在焊接结合面，产品本体不会大面积受热变形；

2. 依靠塑料分子链互相缠绕结合，不是胶水粘合；

3. 必须是热塑性塑料（可反复热熔），热固塑料无法熔融焊接。

 常用频率区分

- 20kHz：通用小件、电子、日用品（最常用）

- 15kHz：大件、厚壁、硬质塑料

- 30/35kHz：精密小件、薄壁易震裂产品
